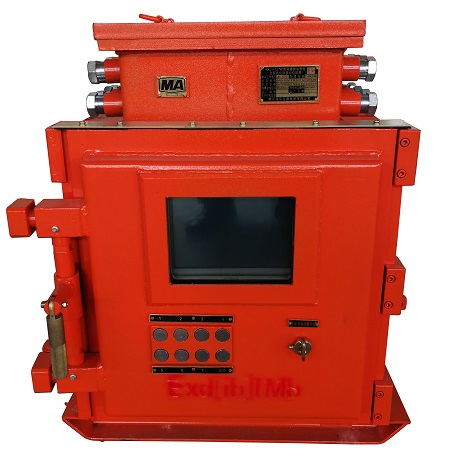

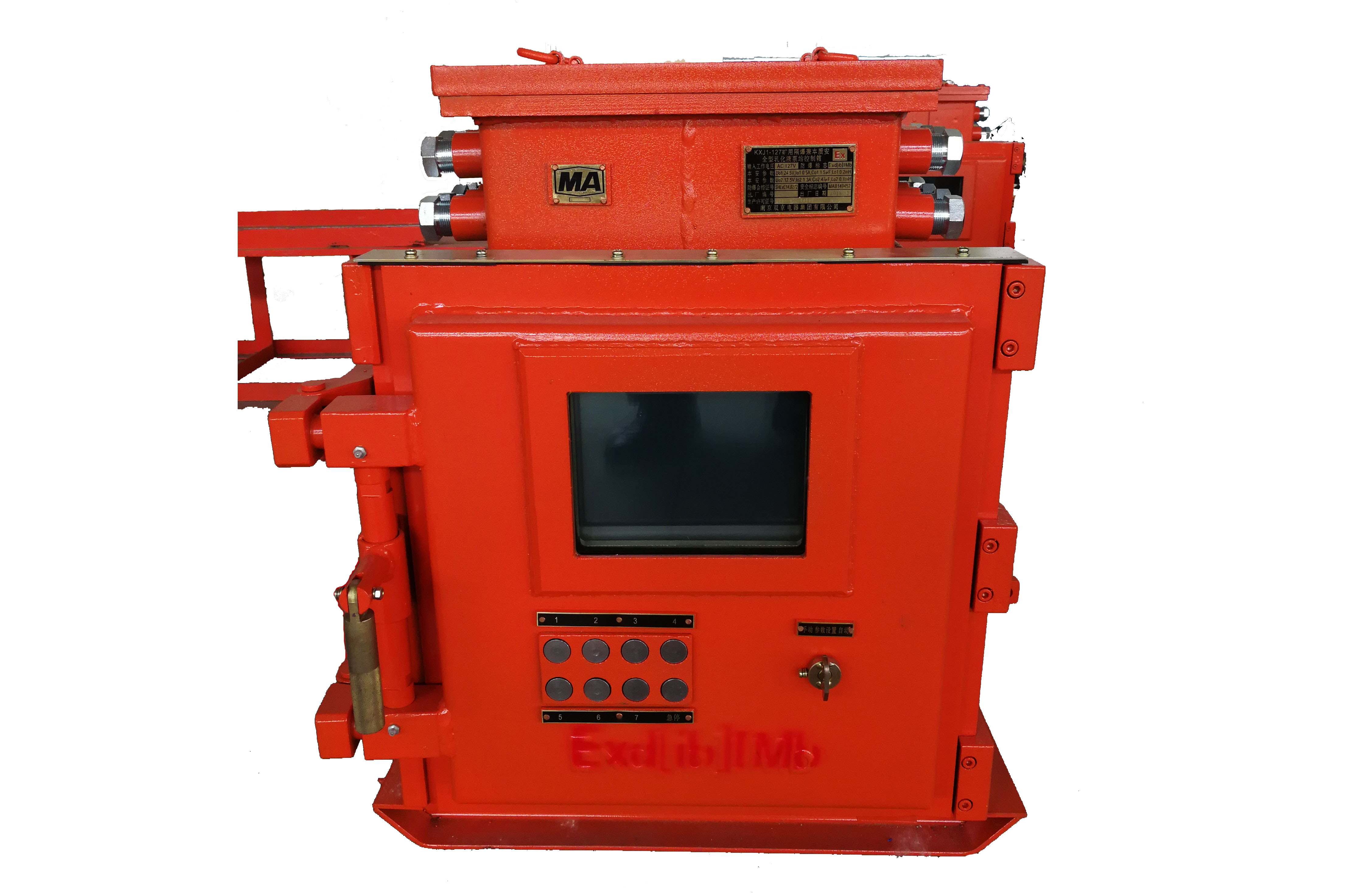

KXJ1-127矿用隔爆兼本质安全型乳化液泵站控制箱

1.  用途

KXJ1-127矿用隔爆兼本质安全型乳化液(喷雾泵)泵站控制箱(以下简称控制箱)主要用于煤矿井下有甲烷及煤尘爆炸危险场所中的乳化液(喷雾泵)泵站系统控制,以及与本质安全型的防爆型式转换,控制箱通过与传感器连接实现对乳化液(喷雾泵)泵站的压力、油位、液位、温度、配液等进行全自动控制。


2.  技术特征

KXJ1-127矿用隔爆兼本质安全型乳化液泵站控制箱与传感器是相互关联的控制设备。


3. 控制箱基本配置

控制箱内装有PLC、本安电源、继电器和触摸显示屏等。具有数十路开关量信号和模拟量信号的输入输出接口,可以提供24路本安电源供本安仪表或本安传感器使用。


4. 主要功能

控制箱内置西门子S7-200 PLC作为可编程控制器,具有可编程功能。通过梯形图、语句表、功能图等编程语言,采用控制器的I/O点;模拟量采集;数据处理;通讯传送等功能可以采集现场各受控设备的运行数据信号和传感器的信号;通过PLC的程序控制,可以对各种井下乳化液泵站进行智能化集控;通过触摸显示屏的组态画面,能直观、方便、清楚的显示控制系统各个节点的实时工作状态、监控数据及工艺流程参数;系统具有远程联网功能,可将控制系统的各种运行状态远传到调度室等地上位机进行监控。
