QJR– 400(315、250)1140(660)矿用隔爆兼本质安全型交流真空软起动器

一、概述

随着我国煤炭生产机械化、自动化程度的不断提高,长距离、大运量、高速度的皮带运输机、播放机日益增多。因此,解决皮带机、刮板机的软起动,是矿井等运输、安全生产、延长设备寿命的关键问题。

1、产品特点

矿用隔爆兼本质安全型皮带机、刮扳机软/直电磁起动器是集光、电、机一体化的新技术产品,是一种具有软起动功能的电磁起动器。该产品适用于交流660V1140V的电压异步电动机重负荷软起动,在正常运转状态下对电机进行各种保护。它具有起动电流小,起动速度平稳可靠,保护功能齐全,起动过程胶带无振动,对电网冲击小等优点。起动曲线为“S”型曲线,还可以根据现场的实际工况调整,从而减小起动时皮带的张力,降低对皮带带强的要求,进而可以降低皮带机的投资,延长皮带的使用寿命。同时该产品具备中文显示、故障排除帮助信息菜单、机外设置、修改参数等优点,对使用、维修带来极大的方便。

2、主要用途及适用范围

本起动器主要用于在有甲烷和煤尘爆炸环境煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备软起动,广泛用于老产品的软起动改造和新产品的软起动设计。

起动器可以就地、远距离和联机起停控制,额定电压为660V1140V,频率是50Hz,额定电流在50~400A范围内的三相异步电机,起动方式可以是软起动,也可以像普通的磁力起动器一样直接带负荷起动。机壳外有隔离换相开关手柄,可以对电机的转向进行选择,必要时也允许分断电动机。

二、主要特点及性能

   1、主要特点

1) 双闭环、单环或开环控制及双PID调节。满足多种控制场所。

2) 具备短路、过载、缺相、漏电闭锁、控制器故障、旁路失败、通讯错误、皮带打滑等保护功能。

3) 操作简单,五个按键可以完成起动、停止、参数设定、试漏、帮助查看等功能。

4) 全中文显示,内有参数说明,参数调整设置简单、直观。

5) 点动功能,可以设置点动次数及时间可以通用于刮板机的软起动。

6) 预留485通讯,可以进行多机联机,有自动平衡功率的特性。

7) 维护方便,芯体可以方便的抽出壳体,采用模块化结构。

2、主要技术性能指标:

     1)额定电压:1140V660V

     2额定电流250400A

     3接通分断能力接通4000A、分断3200A

     4极限分断能力4500A

     5)机械寿命: 100万次;电寿命(AC4): 3万次

     6)隔离开关分断能力:400A

7)工作中系统提供,短路、过载、断相、皮带打滑、过压、欠压、旁路失败、漏电闭锁等保护功能。

     8)当主电路对地绝缘电阻小于40千欧(1140V)、22千欧(660V)时,起动器应能实现主电路漏电闭锁。

       9)当电源电压为额定值的75%--110%时,起动器能可靠工作。

   10)起动器本安电路连接外部控制电缆应不大于300m,电缆分布电感应小于1mH/Km.

         分布电容应小于0.1uF/Km.

11)通过通讯方式联机运行时,外部控制电缆不大于1000米,采用内双绕外加屏蔽层的电缆线。

12工作制:软起断续、直起连续。

13)冷却方式:自然冷却。

14) 本安参数:UoAC12.5VIo74mA

3、主要可调参数

1) 起动时间:0~60秒可调;

2) 起动方式:电压斜坡+限流模式

3) 起动电压:1140/600V选择

4) 起动初始电压:1~100%额定电压可调

5) 额定电流:250~400A可调

6) 起动过载倍数:1.0~6.0可调

7) 通讯:单机、主机、从机可选

8) 点动次数:1~10次可调

9) 点动得电时间:0.1~2.0秒可调

10) 点动间隔:0.1~2.0秒可调

11) 延时起动时间0~20秒可调

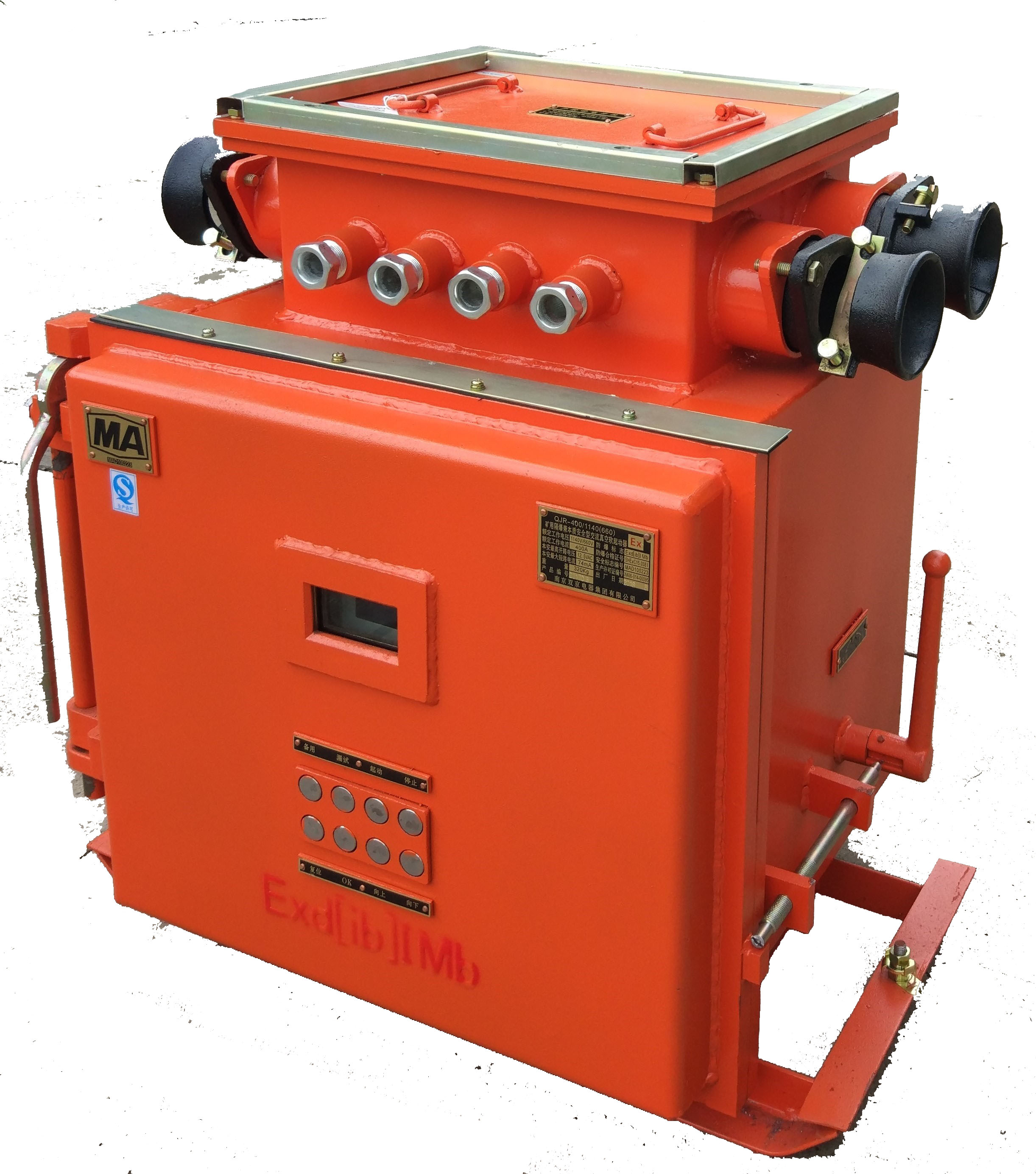

三、产品图片
