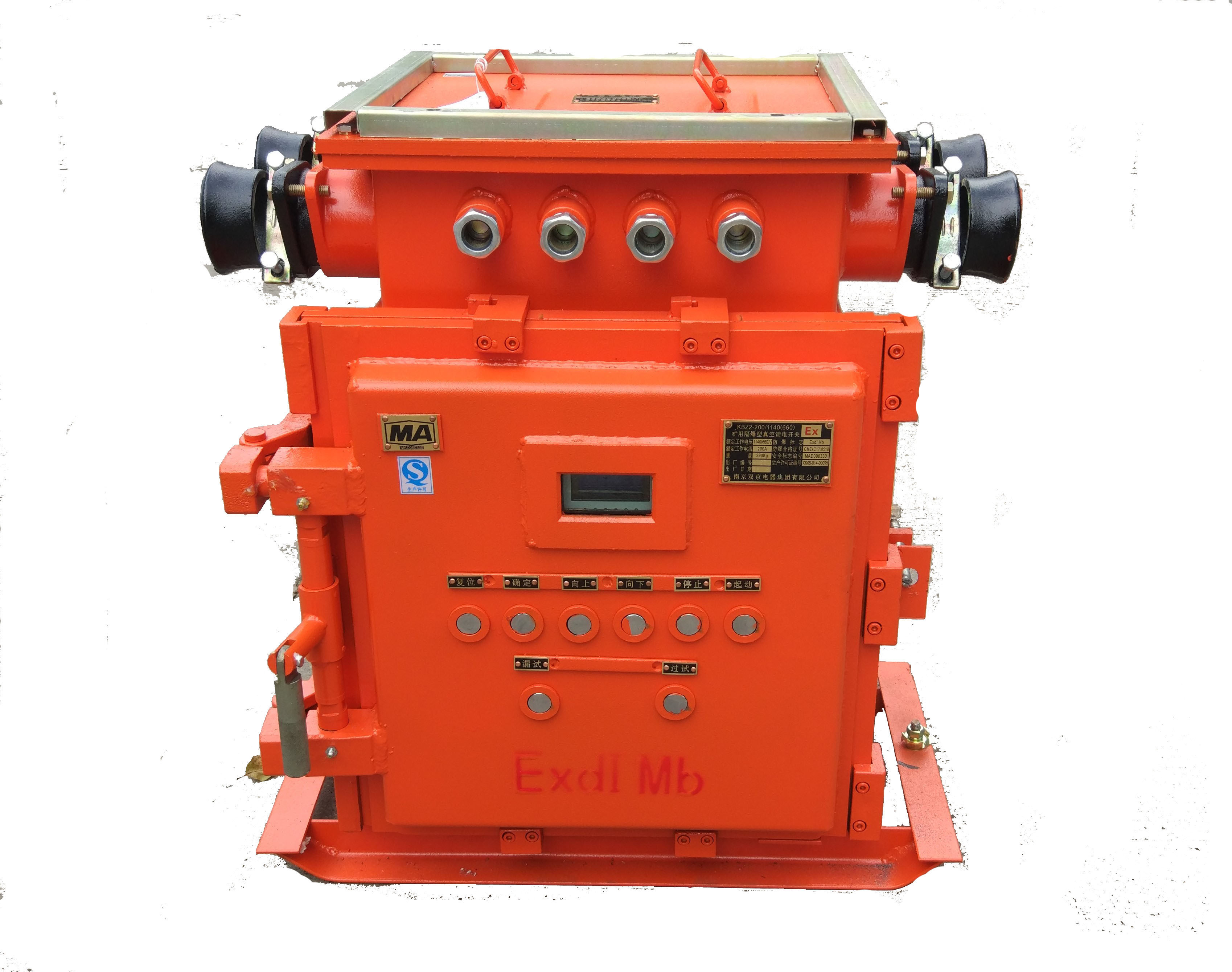

KBZ2-400(200、100)/1140(660)矿用隔爆型真空馈电开关


外形尺寸: 858×548×812mm);质量:290kg.

一、用途

KBZ–400200100/1140660)矿用隔爆型真空馈电开关,适用于含有爆炸性气体(甲烷)和煤尘的矿井中,主要用于交流50Hz、电压1140V660V,额定电流400A200A、100A的中性点不接地的三相电网中,作为配电总开关或分支开关,具有欠压、过载、短路、漏电闭锁、漏电保护,选择性漏电保护等功能;可外接远方分励按钮,可组成系统使用;亦可单独使用。用单片机智能化保护,全中文显示,操作直观简便。


二、产品特点

  1、智能型PLC保护器,中文液晶显示,可以显示电压、电流、电阻、工作状态、故障类型等参数。

  2、带有远方风电闭锁和瓦斯闭锁;风电、瓦斯闭锁和保护器漏电检测为两路电源,相互不影响,风电、瓦斯闭锁检测电压为直流24V,电流为5~10mA

  3、有故障自动记忆,可以追踪查询历史故障。

  4、内部有加强滤波措施,可有效滤除变频器产生的各种谐波。

  5、带有选择性漏电保护,根据零序电压零序电流相序判断,性能稳定可靠。

  6、预留有485CAN总线通讯功能,可实现遥控、遥测等功能。

  7、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。

  8、各种技术参数可通过外壳上的“向上”、“向下”、“确定”按钮调整,简易方便。

  9、真空断电器性能好,分段能力强,寿命长。

  10、产品外壳采用快开门结构,从而方便维修使用。


三、主要技术性能指标

(1) 额定电压:1140V 660V

(2) 额定电流: 400A、200A、100A;

(3) 工作制:长期工作制;

(4) 最大分断能力:  9KA(1140V);

(5) 操作方式:电动合、分闸



接线图
