一、概述

1.1用途及适用范围

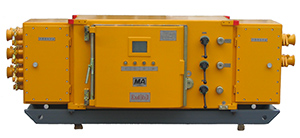

   QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器(以下简称电磁起动器)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在额定电压为1140V(660 V)供电线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护,并可在停止时进行换向。

1.2产品特点

   1.2.1 电磁起动器先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。

   1.2.2 电磁起动器保护与控制系统采用德国西门子S7-200工业控制用计算(PLC)，对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。具有智能化程度高、性能稳定、动作可靠等优点。

   1.2.3 采用西门子触摸式全中文液晶显示屏，可对开关的工作状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能可大大提高判断故障和排除故障的效率。

   1.2.4 所有模拟信号全部处理为数字信号，具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点。

   1.2.5 具有完备的自检、自诊断和故障模拟试验功能，可方便地检查保护和控制系统正常与否。

二、基本技术参数

   2.1.1 额定电压：1140V  660V；

   2.1.2 额定频率：50H_Z；

   2.1.3 额定工作电流

表1

   2.1.4 本安电路最高开路电压：9V；

   2.1.5 本安电路最大短路电流：5.5 mA；

   2.1.6 允许电源电压波动范围：75%～110%；

   2.1.7 单台接触器极限分断能力： 4.5KA；

   2.1.8 机械寿命：接触器100万次；隔离换向开关0.3万次；

2.1.9电寿命：不少于6万次；

2.1.10 外形尺寸(mm×mm×mm)：四回路：2450×838×800；六回路： 2680×838×800；十回路：3283×898×900;

2.1.11 整机重量：四回路：1200Kg；六回路：1500Kg；十回路：2200Kg
